Ladeschränke
Ladeschrank Ilias
Artikel-Nr.: S302
Der individualisierbare Ladeschrank für E-Bikes und Pedelecs.
Features
Lademöglichkeit
Preis auf Anfrage
zzgl. Fracht nach Vereinbarung
Ladeschrank Ilias

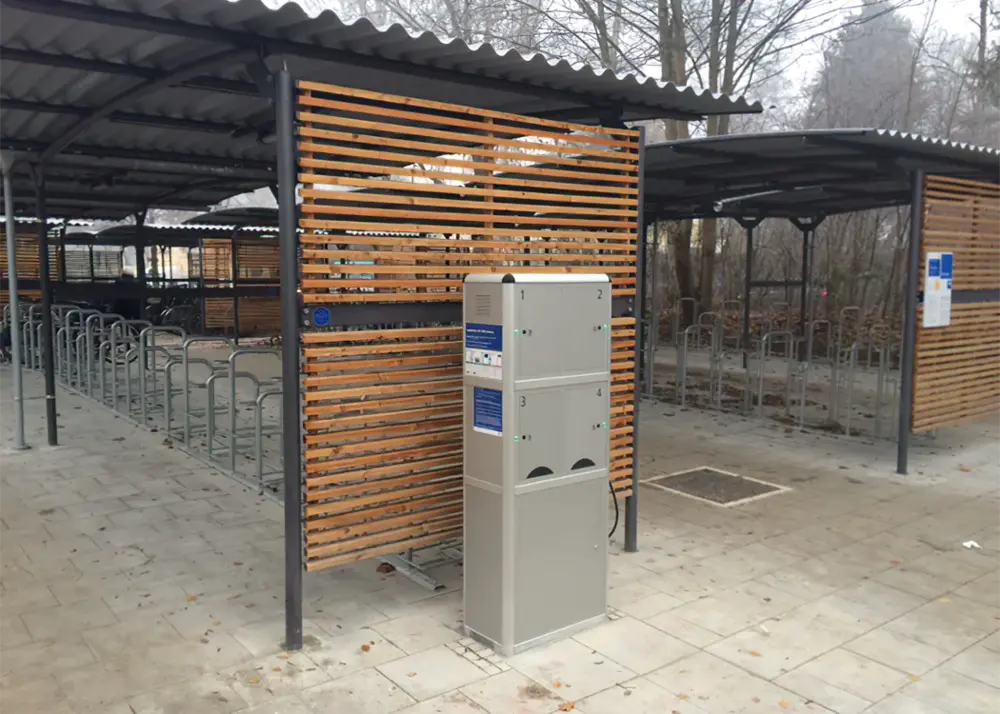

Der Ladeschrank ist für alle Elektrofahrräder und Pedelecs konzipiert. Er bietet für jeden Einsatzbereich die richtige Lösung und garantiert eine einfache und sichere Aufladung im Innen- und Außenbereich. Modernstes Design vereint mit größtmöglicher Kundenfreundlichkeit ohne den Sicherheitsaspekt aus den Augen zu verlieren. Der Ladeschrank Ilias ist modular aufgebaut und lässt sich nach Bedarf mit Funktions- und Geräteträgern bestücken. Verschiedene Steckdosensysteme stehen ebenso wie viele unterschiedliche Kommunikations-, Identifikations- und Steuerungssysteme zur Auswahl. Der Ladeschrank für Fahrradakkus lässt sich ohne Probleme auch in ein bereits bestehendes Ladenetz integrieren. Er ist fertig vorverdrahtet und nach der Installation am lokalem Netzanschluss sowie der Inbetriebnahme durch den Elektrofachmann sofort betriebsbereit. Der Ladeschrank ist als Stand- oder Wandausführung erhältlich.Produktübersicht
- weight
Diebstahlsichere Verkleidung
Das Gehäuse besteht aus eloxiertem Aluminium.
- palette
Individuelle Gestaltung
Das Gehäuse, Türen und die Verkleidung sind mit verschiedenen RAL Farbtönen individuell anpassbar. Eine Folierung mit Ihrem Logo und Wunschdesign ist möglich. Einbrennlackierung in RAL-Farbe gegen Aufpreis erhältlich.
- lock
Verschiedene Schließsysteme
Schlüsselschließung, Münzpfandschließung, RFID, PIN, SMS, Online.
- backpack
Ausreichend Platz in Fächern
Großes Schließfach Maße (H x B x T): Außen ca. 500 x 650 x 350 mm Innen ca. 400 x 430 x 350 mm
Kleines Schließfach Maße (H x B x T): Außen ca. 500 x 650 x 350 mm Innen ca. 400 x 430 x 350 mm - verified
Hohe Sicherheitsstandards
Alle Steckdosen stehen nur dann unter Spannung, wenn ein Stecker gesteckt, die Türe geschlossen und der Anschluss gegebenenfalls durch eine Autorisierung freigeschalten ist. Erfüllt alle Richtlinien und Normen.
- add
Modular erweiterbar
Die Schließfächer sind modular erweiterbar.
- air
Schutz vor Überhitzung durch Luftzirkulation
Gegen Überhitzung der Fächer sind die Schränke mit einer passiven oder optional aktiven Luftzirkulation ausgestattet.
Technische Daten
Schließfachgröße
Eine Kombination aus beiden Fachgrößen ist ebenso möglich wie die einer Einzelnen. Jedes Schließfach ist standardmäßig mit einer Schukosteckdose ausgestattet. Ein Einbau einer zweiten Steckdose oder eines Ladeeinsatzes im Boden für ein bestimmtes Akkusystem ist möglich. Es gibt zwei unterschiedliche Schließfachgrößen:
Großes Schließfach Maße (H x B x T): Außen ca. 500 x 650 x 350 mm Innen ca. 400 x 430 x 350 mm
Kleines Schließfach Maße (H x B x T): Außen ca. 500 x 650 x 350 mm Innen ca. 400 x 430 x 350 mm
Fächerzahl
Der Ladeschrank ist ganz individuell zusammenstellbar von 2 bis zu 18 Fächer - abhängig vom gewähltem Identifikationsmodul.
Freischaltungsmöglichkeiten

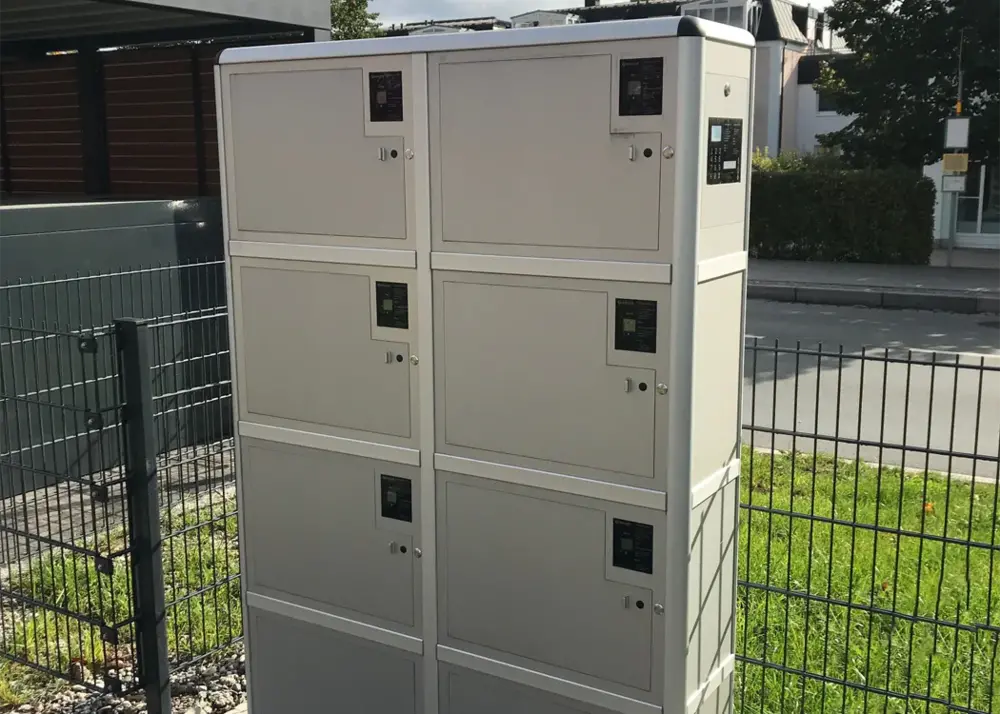

Schlüssel- und Münzpfandschließung, RFID Autorisierung, PIN Autorisierung, SMS Autorisierung, Online-Abrechnungsmodul, Autorisieren und Abrechnung per SMS: sms & charge
Abmessungen

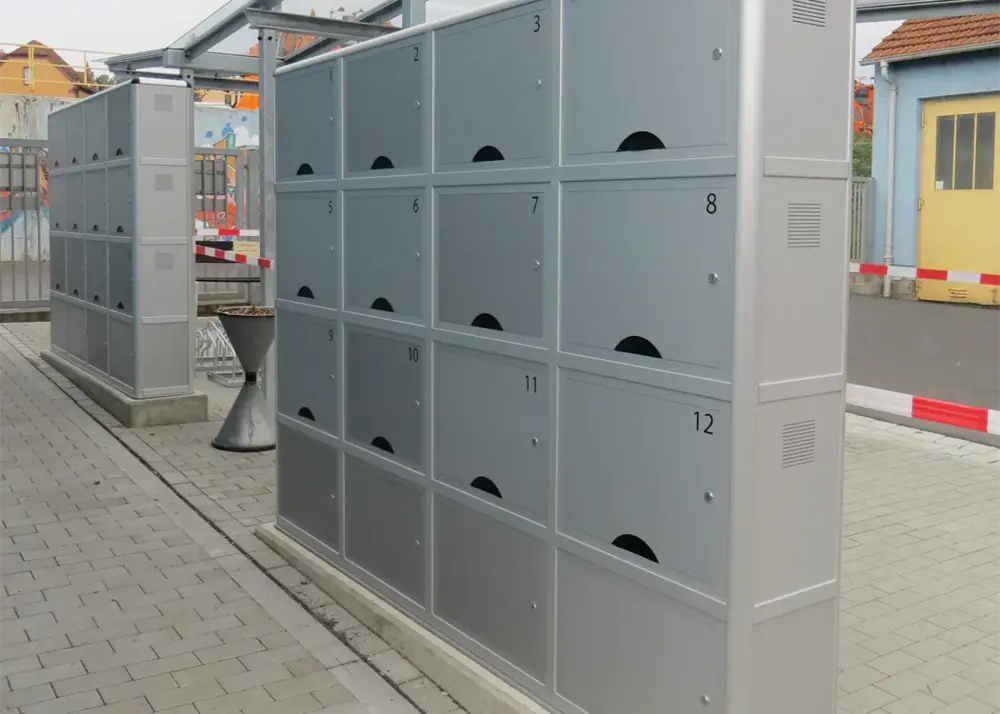

Anzahl der Ladefächer: bis zu 18 Ladefächer bei einer maximal 3-reihigen Einheit:
1 reihig: 1850 x 650 x 350 mm | ca. 125 kg
2 reihig: 1850 x 1280 x 350 mm | ca. 175 kg
3 reihig: 1850x 1890 x 350 mm | ca. 225 kg
Material
Eloxiertes Aluminium mit individueller Gestaltung als Lackierung in RAL Farbe oder Beklebung möglich. Einbrennlackierung in RAL-Farbe gegen Aufpreis erhältlich.
Aufbauart

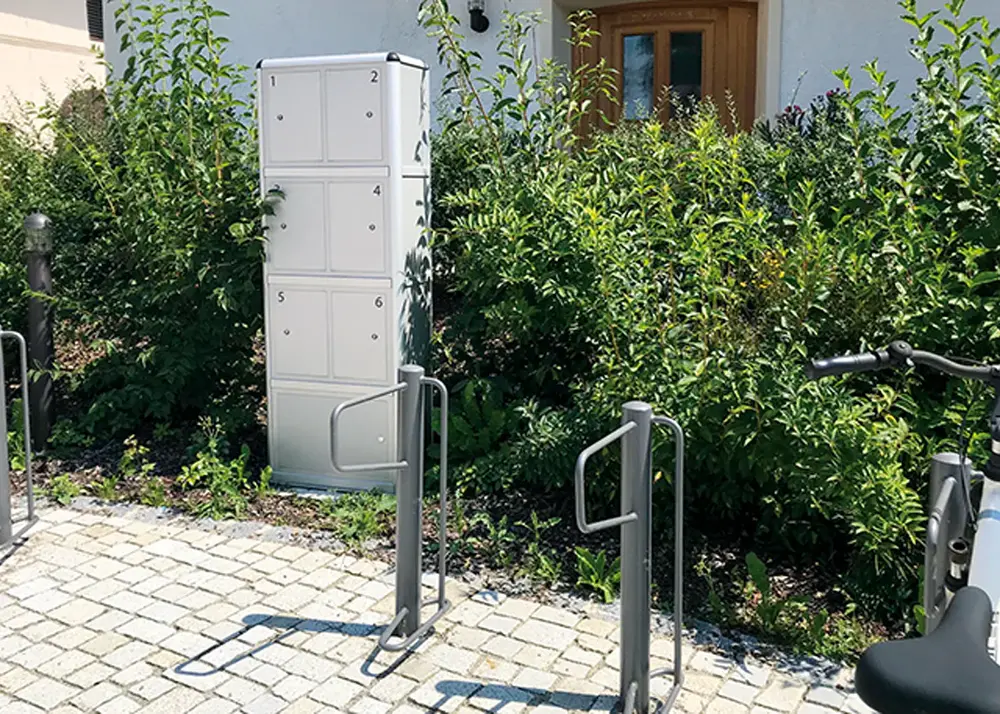

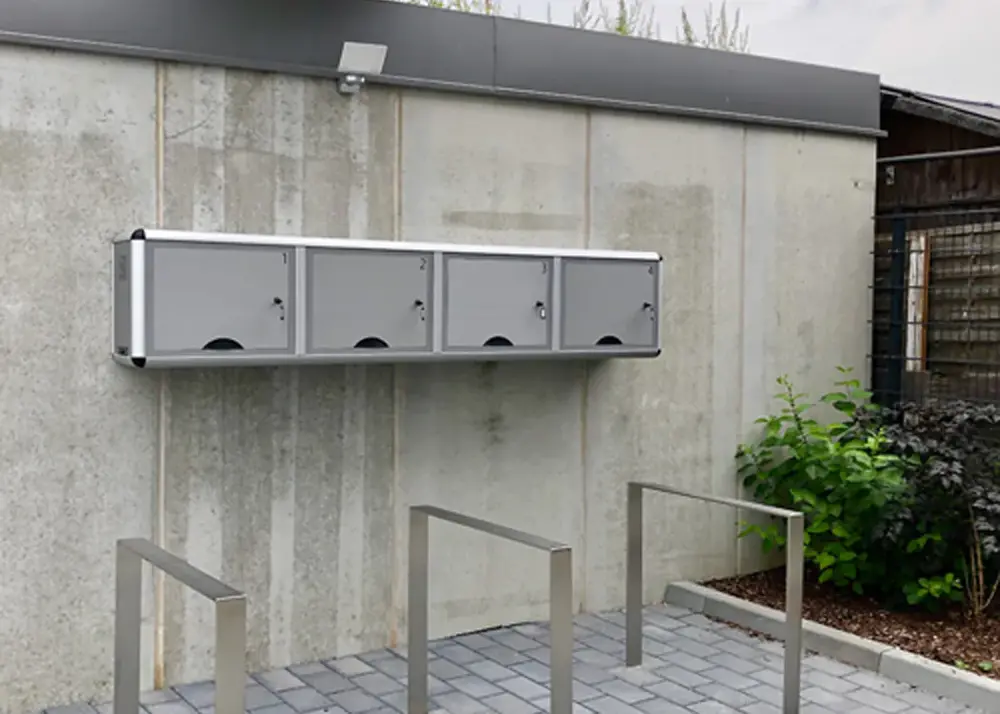

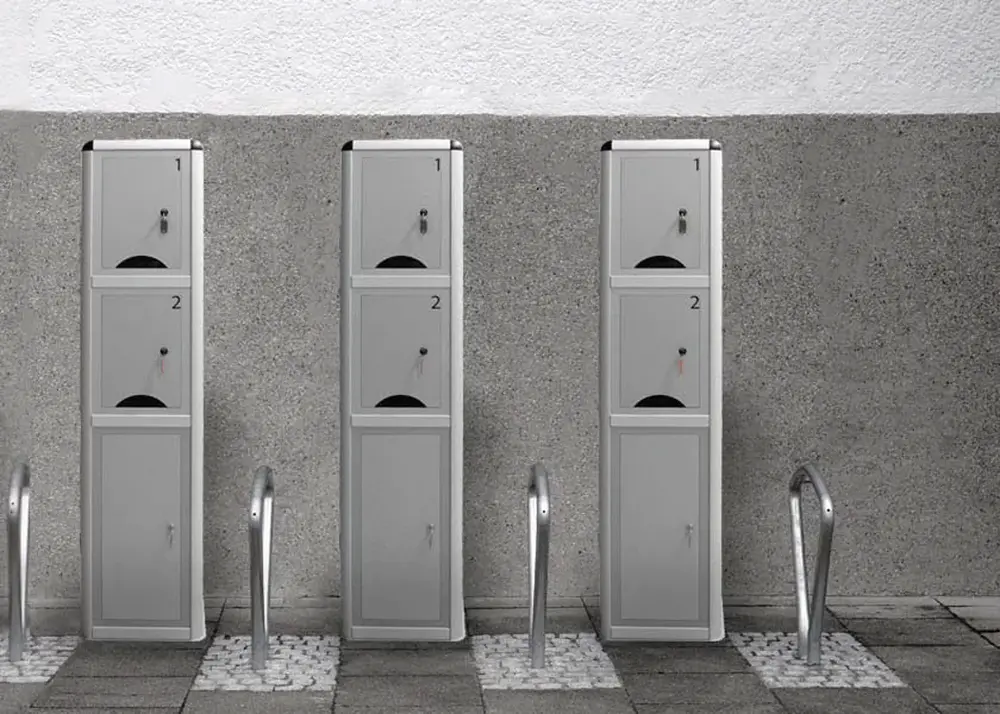

Stand-, Wand oder Ständermontage.
Montage
Ladeschränke sind fertig vorverdrahtet nach Installation durch Elektrofachkraft sofort betriebsbereit.
Ladepunkte
Großes Schließfach:
2 x Schukosteckdose (1 x standard), 1 x USB-Anschluss (optional), 1 x EnergyBus (optional)
Kleines Schließfach:
2 x Schukosteckdose (1 x standard), 1 x USB-Anschluss (optional), 1 x EnergyBus (optional)
Zugang und Anzeigen
Status- und Informationsanzeige: LED Statusanzeige und LCD-Display (ausstattungsabhängig)
Ein- / Ausgangsgrößen
Anlage Eingangsspannung / -strom: 230 V bzw. 400 V, 3-phasig max. 20 A
Ladefach Ausgangsspannung / -strom: 230 V, 16 A, ab 4 Ladefächern 6 A
Anlage Nennleistung: max. 13,8 kW
Ladefach Nennleistung: 3,7 kW bzw. 1,4 kW
Anschlussquerschnitt: bis zu 4 mm2
Stand-by Verbrauch: 12 W
Sicherheit und Umgebungsbedingungen
Schutzart: IP44 (nach EN 60529)
Komformität: CE-Kennzeichnung
Sicherheit: FI/ LS 16 A bzw. 6 A pro Ladefach, Hauptabsicherung 20 A
Steckerschutz: ja, über Kontaktsteuerung Datenverbindung/ Netzintegration (optional): GSM
Optionen
Innenraumbeleuchtung, USB Ladeschnittstelle, Kabeldurchlass zur Herausführung eines Ladekabels zur externen Beladung (z.B. für E- Scooter oder fest verbaute Akkusysteme), Druckluftkompressor, Geeichter Stromzähler (Summenzähler), Anschluss mit HAK und 3 Punkt-Zählerplatz für einen direkten Netzanschluss (TAB konform), automatische Türschließung, 2. Steckdose im Ladefach (nur bei großen Ladefächern), Außensteckdosen, Vorrichtung für Einbauladegerät, geeichter Stromzähler (Summenzähler oder Zähler pro Ladefach), Temperaturüberwachung mit Abschaltung, Ruhezeitenfunktion (bei PIN, SMS, oder Online Version)
