Fahrradüberdachungen

BWA® Jazz

Artikel-Nr.: U104
Die moderne Fahrradüberdachung mit transparentem Satteldach.
Qualitätsmerkmale
Made in Germany
Features
Dachbegrünung geeignet
Dachbegrünung geeignet
Photovoltaik geeignet
Photovoltaik geeignet
Doppelstockparker geeignet
Doppelstockparker geeignet
Bei Regen geräuscharm
Bei Regen geräuscharm
Oberflächen
RAL Pulverbeschichtung
RAL Pulverbeschichtung
Stahl, feuerverzinkt (DIN EN ISO 1461)
Stahl, feuerverzinkt (DIN EN ISO 1461)
Für Preise anmelden
zzgl. Fracht nach Vereinbarung

Fahrradüberdachung BWA® Jazz

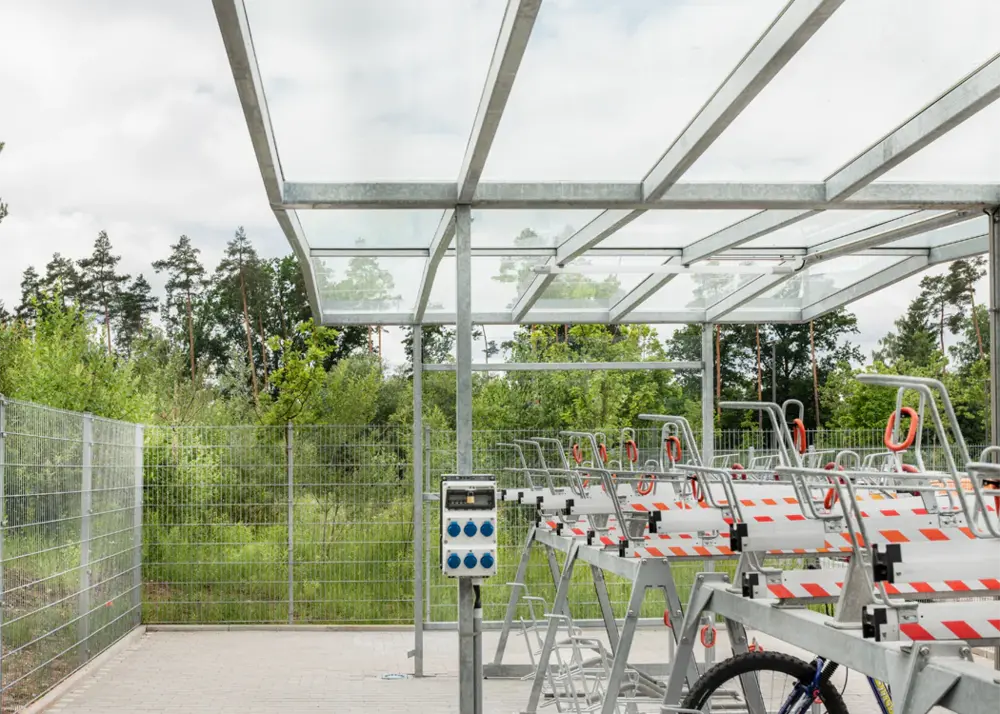

Die puristische Fahrradüberdachung BWA® Jazz ist lieferbar mit Satteldach aus Verbundsicherheitsglas oder Trapezblech und in Standardhöhe oder erhöht für Doppelstockparker. Die modulare Bauweise der BWA® Jazz Serie ermöglicht durch variable Maße viele verschiedene Varianten für jeden Aufstellort. Die Fahrradüberdachung ist in einseitiger oder doppelseitiger Ausführung als alleinstehende Grundeinheit oder als Reihenanlage mit Grundeinheit und Anbaueinheiten erhältlich. Geeignet für Fahrradabstellanlagen an Bahnhöfen, Schulen oder Unternehmen, zum Schutz vor Regen, Schnee und Sonne.
Produktübersicht
  • pedal_bike
    Hohe Stellplatzkapazität

    Die BWA® Jazz hat durch die große Stützweite von 4800 mm ausreichend Platz für einseitig: 9 / 16 (DSP) | doppelseitig: 18 / 32 (DSP) Fahrradstellplätze.

  • solar_power

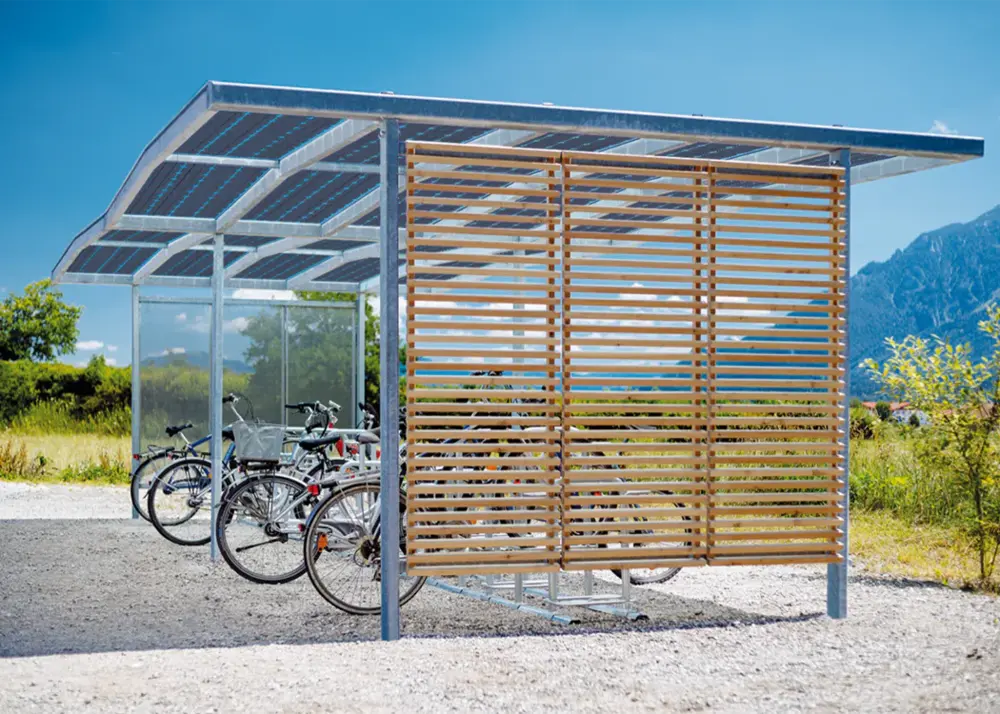

    Photovoltaikanlagen

    Die BWA® Jazz ist für die Befestigung von bauseitigen Photovoltaikanlagen konstruktiv geeignet.

  • eco
    Dachbegrünung

    Die BWA® Jazz ist mit Dachbegrünung erhältlich.

  • noise_aware
    Helle und geräuscharme Abstellfläche

    Die BWA® Jazz ist durch die transparente Dacheindeckung natürlich hell und geräuschärmer als Metall.

  • move_up

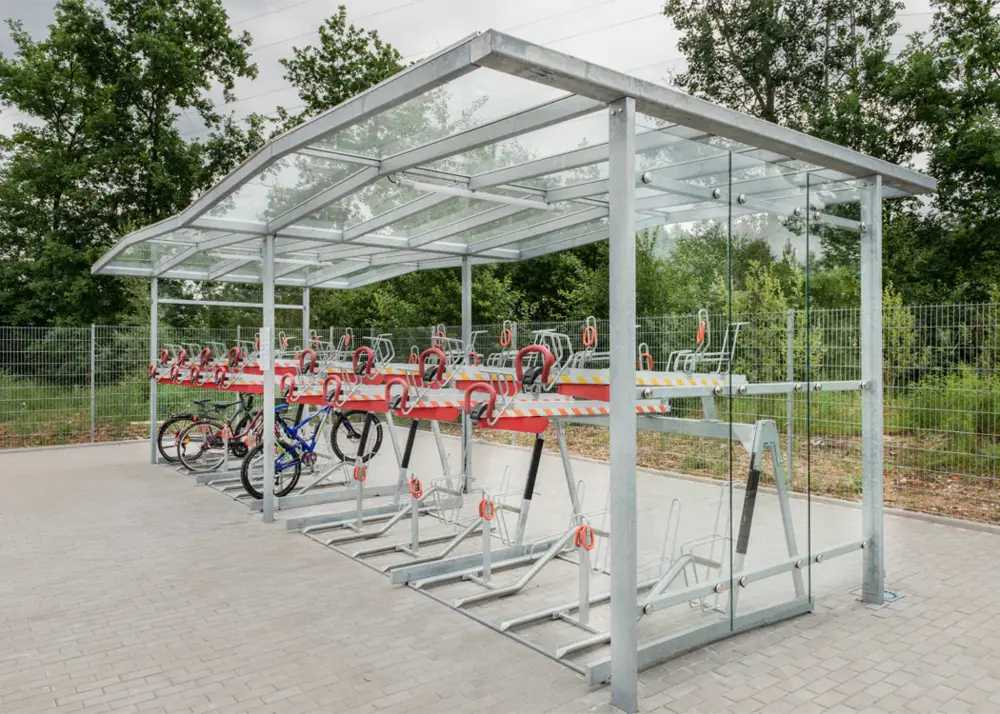

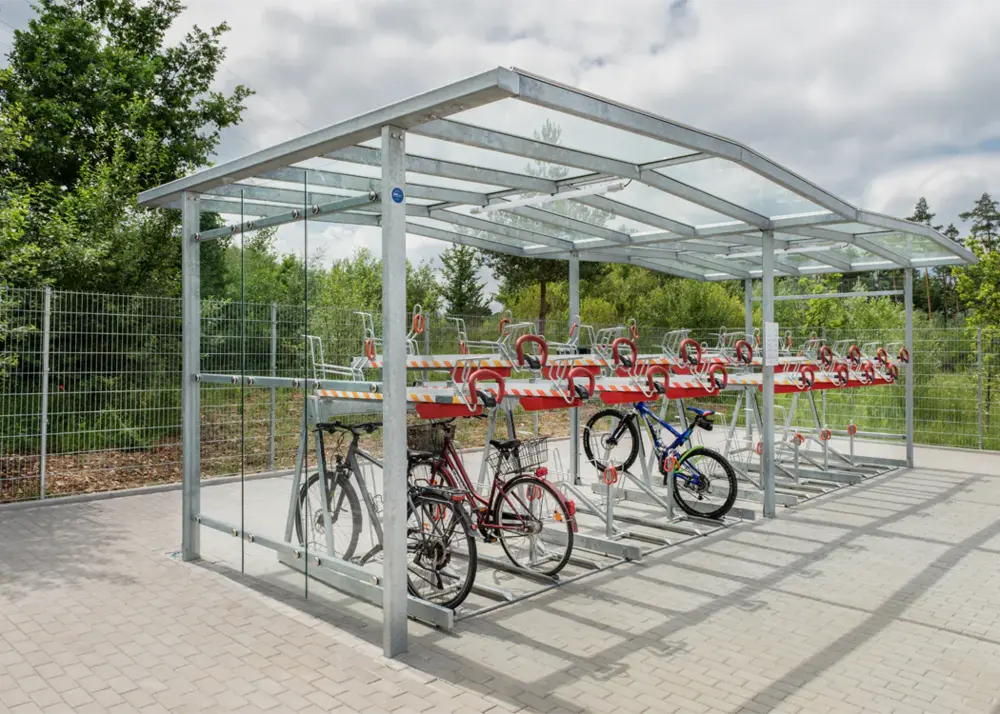

    Erhöhung für zweistöckiges Parken

    Die BWA® Jazz ist bei einer Erhöhung für Doppelstockparker durch den Erhalt der Materialabmessungen besonders preiswert.

  • straighten
    Individuelle Abmessungen

    Die BWA® Jazz ist mit Sonderabmessungen erhältlich.

  • auto_awesome
    Individuelle Ausstattung

    Die BWA® Jazz hat verschiedene Ausstattungsmöglichkeiten: Dachelemente, Wandelementen, Pulverbeschichtung in einer gewünschten RAL-Farbe und Zubehör.

  • edit_location_alt
    Flexible Anwendungsbereiche

    Die BWA® Jazz ist für jegliche Anwendungsbereiche wie Fahrradabstellanlage, Fahrradhaus oder als Wertstoffeinhausung erhältlich.

  • square_foot
    Einsatz in Geländegefällen

    Die BWA® Jazz ist für leichtes bis starkes Geländegefälle anpassbar.

  • ac_unit
    Hohe Schneelast

    Die BWA® Jazz ist für hohe Schneelastzonen konstruktiv anpassbar.

  • build
    Einfache Montage

    Die BWA® Jazz ist durch wenig Einzelteile einfach aufbaubar und die Bauteile können durch die Schraubkonstruktion bei einer Wartung beliebig ausgetauscht werden.

  • verified
    Qualitätsmerkmale

    Made in Germany

Technische Daten
Dacheindeckung
Stahl Trapezblech
Verbundsicherheitsglas
Version
doppelseitig
einseitig
Schneelast
1,25 kN/m²
1,88 kN/m²
Andere Schneelast möglich
Befestigungsart
Unterirdische Montage

Konstruktion

Feuerverzinkter Stahlkonstruktion aus 4 Rechteckrohrstützen 120/60 mm. Ein leicht abfallendes Dach wird getragen durch in Längsrichtung orientierte Rechteckrohre. Stützen und Dachkonstruktion sind über eine tragende Kastenrinne verschraubt. Als Grund- und Anbaueinheit, ein- oder doppelseitig.

Abmessungen

Breite in mm:
Dachfläche: 4920
Stützenachse: 4800

Tiefe in mm:
Dachfläche: einseitig 2460 | doppelseitig 4060
Stützenachse: einseitig 1600 | doppelseitig 2400

Höhe in mm:
Gesamthöhe: 2420 | erhöht 3000
Lichte Höhe: 2200 | erhöht 2800

Andere Abmessungen sind auf Anfrage möglich.

Dach

Standard: Verbundsicherheitsglas (VSG) standardmäßig glashell.
Optional: Folie mattweiss oder Farbton, Trapezblech wu 30/200 feuerverzinkt mit Polyesterbandbeschichtung beidseitig in Farbe RAL 9006 Weißaluminium siehe Ausstattung.

Wandelemente

Konstruktiv vorbereitet für alle Wandelement-Materialien: Lochblech, Holzlamellen, ESG, HPL-Platten siehe Ausstattung.

Entwässerung

Unsichtbar über tragende Rinnen und hintere Stützen. Entwässerung unten wahlweise über Wasserspeier Richtung Belagoberfläche oder unsichtbare unterirdische Entwässerung. Optional Laub-Abdeckung der Rinne.

Fundamente

Einfache Streifen- oder Punktfundamente bzw. Bodenplatte nach geprüftem Fundamentplan.

Befestigung

Fußplatten auf -200 mm werden mittels Verbundanker aus Edelstahl auf bauseitige Fundamente aufgedübelt, Befestigungsmaterial im Lieferumfang enthalten, detaillierte Montageanleitung vorhanden.

Zubehör

Trapezblechdach, Beleuchtung, Pulverbeschichtung, vorgerichtet für Dachbegrünung in RAL siehe Ausstattung.

Eingetragenes Design

BWA® bausystem
Designschutz ©BWA bausysteme GmbH
Matthias Bräm (CH) und Markus Wassmer (DE)

Ausstattung
Wandelemente

Die Seiten- und Rückwände eignen sich für einen verbesserten Witterungsschutz. Die Wände können durch die Schraubkonstruktion beliebig ausgetauscht werden. Ein nachträglicher Austausch der Wände ist möglich.

Ausstattung
Lochblech Aluminium

Aus Lochblechkassetten mit Längslochung in 3 mm Lochdurchmesser und Materialstärke 2 mm. Aluminium pulverbeschichtet in RAL 9007. Andere Farben auf Wunsch möglich.

Ausstattung

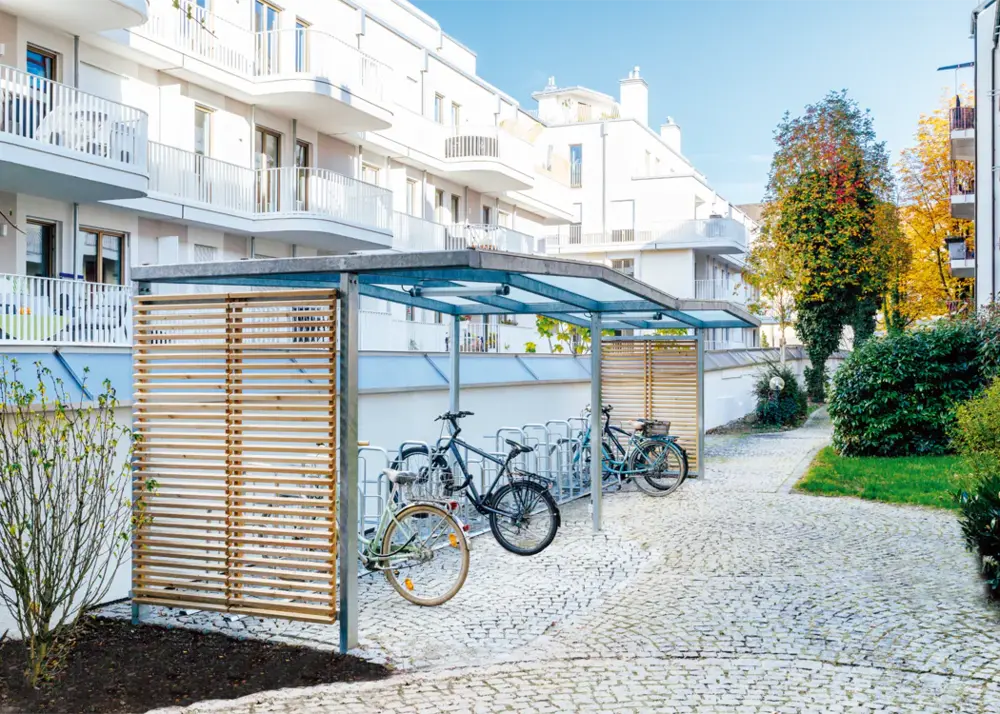

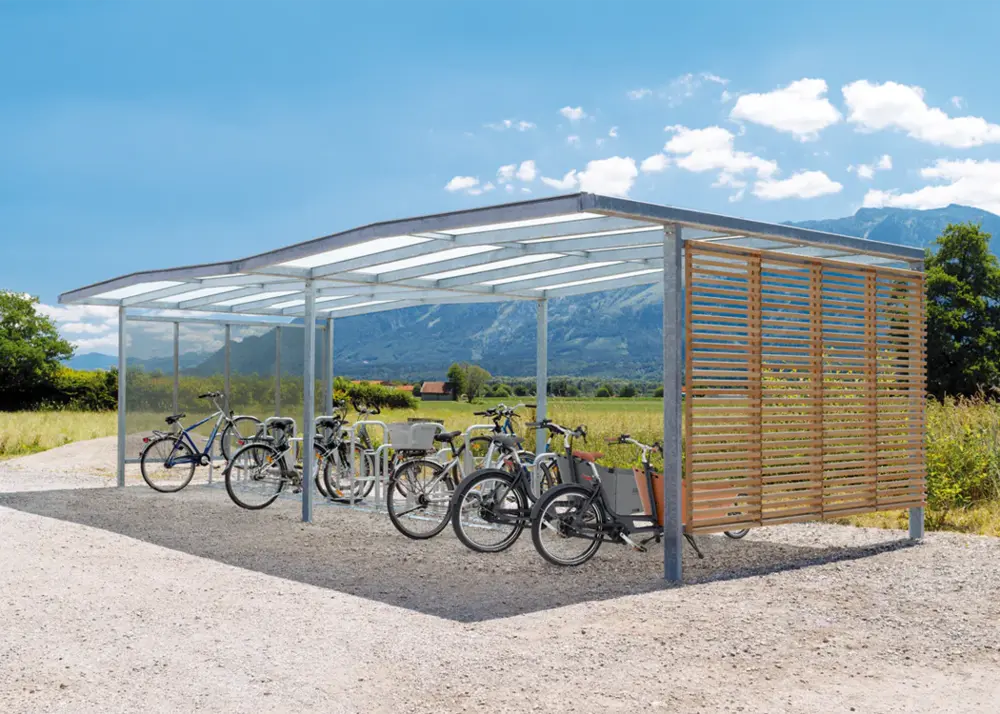

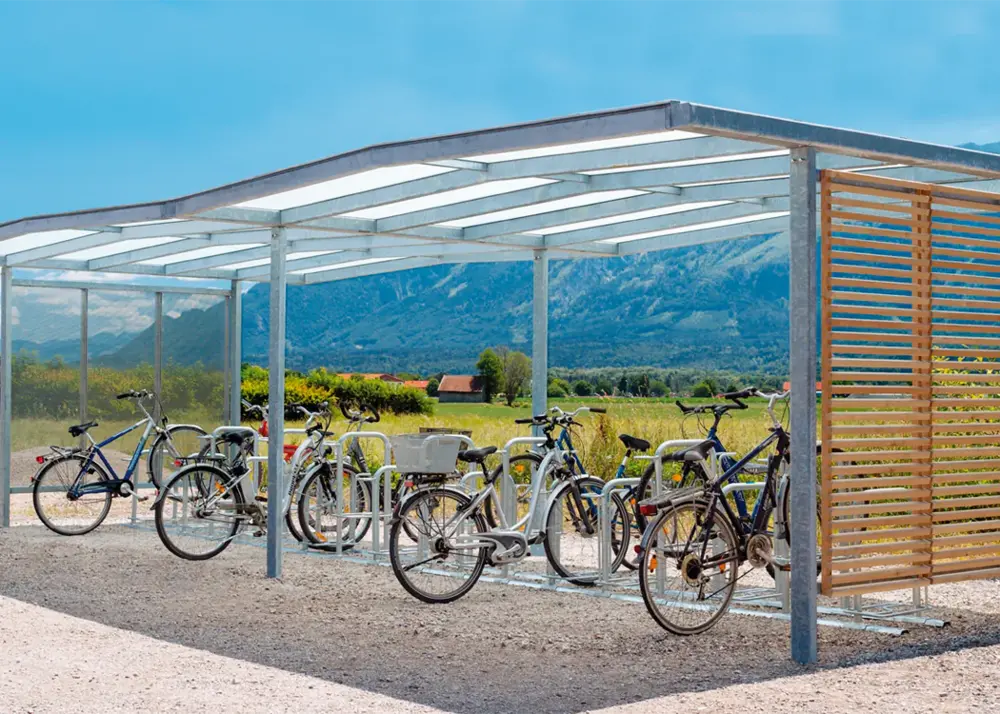

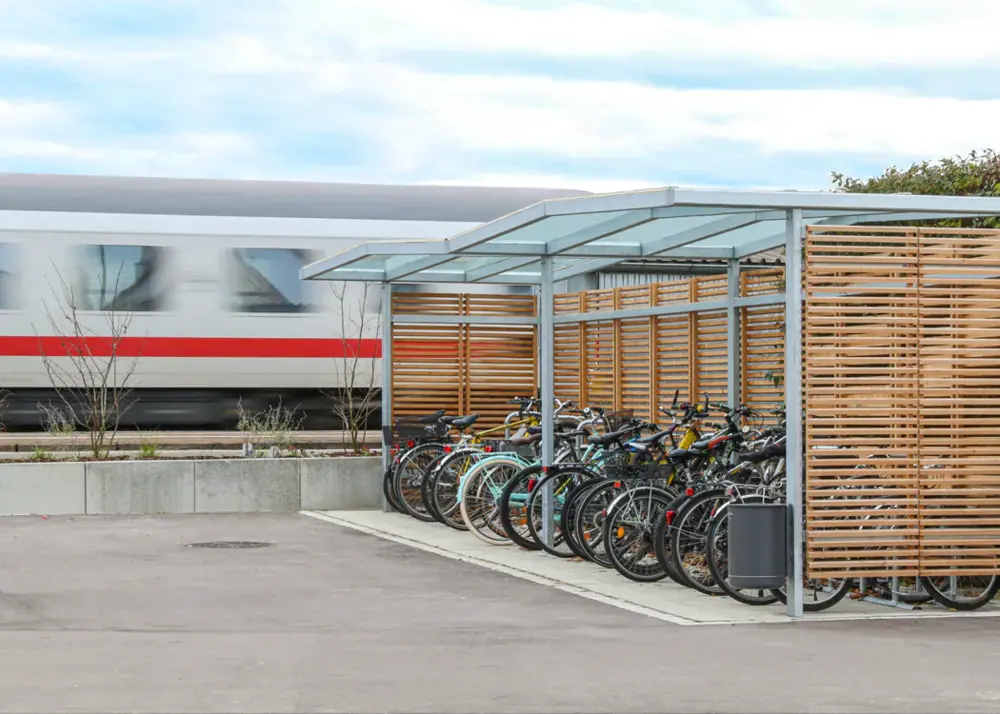

Holzlamellen

Horizontale trapezförmige Lamellen aus Massivholz Lärche. Für Pflanzenbewuchs geeignet.

Ausstattung
Einscheiben-Sicherheitsglas

Glas mit einer Stärke von 8 - 10 mm und polierten Kanten. Befestigung erfolgt über Punkthalterungen aus Edelstahl.
Optional: Gestaltung der Gläser durch keramischen Siebdruck.

Ausstattung
HPL-Platten

Trespa® Fassadenbautafeln standardmäßig in Unicolours anthracite gray. Befestigung erfolgt über Punkthalterungen aus Edelstahl. Andere Farben auf Wunsch möglich.

Dacheindeckung

Ausstattung

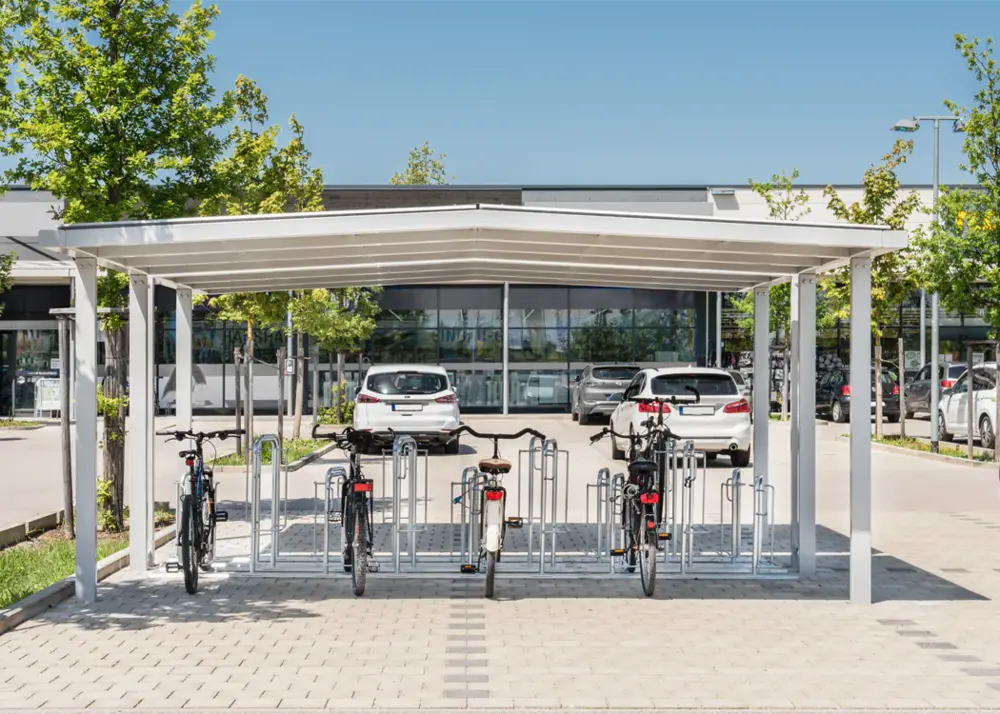

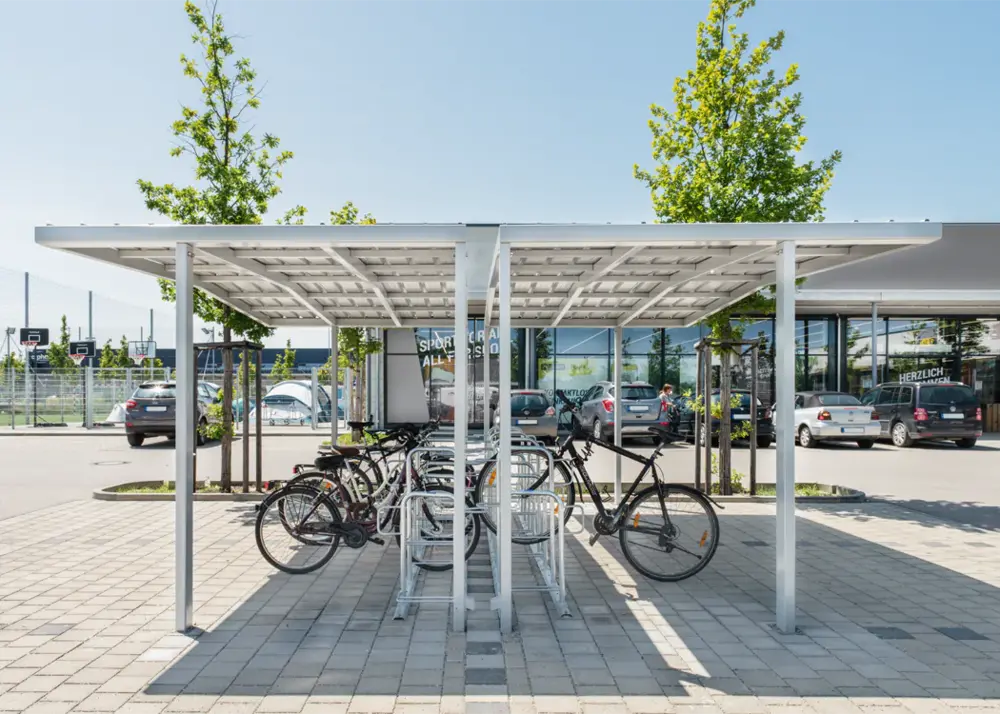

Trapezblech

Trapezblech mit 35 / 207 / 1 mm Profil feuerverzinkt und Polyesterbandbeschichtung in RAL 9006 Weißaluminium. Kombination mit Dachbegrünung möglich.

Ausstattung
Verbundsicherheitsglas

Die Glaseindeckung lässt die Überdachung besonders leicht und filigran erscheinen. Im Vergleich zu Stahleindeckungen ist sie besonders leise und eignet sich daher besonders für Wohnbauten.


Folie

Folie für Verbundsicherheitsglas in mattweiß oder Farbton.

Dach Zubehör

Ausstattung
Vorgerichtet für Dachbegrünung

Vorgerichtet für bauseitige Dachbegrünung mit umlaufender Blende und verzinkter Gittermatte. Nur in Verbindung mit Trapezblech möglich.

Ausstattung
Extensive Dachbegrünung

Extensive Dachbegrünung mit umlaufender Blende und verzinkter Gittermatte. Nur in Verbindung mit Trapezblech möglich.


Vorgerichtet für Photovoltaik

Vorgerichtet für bauseitige Photovoltaik mit umlaufender Blende.

Sonderhöhe

Ausstattung
Doppelstockparker

Anpassung der Lichten Höhe für den optimalen Schutz für Doppelstockparker.

Entwässerung

Ausstattung
Laubfangnetz

Verhindert die Ansammlung von Laub und Unrat in der Regenrinne.


Oberirdische Entwässerung

Dachrinne inkl. Fallrohr zur oberirdischen Entwässerung.


Unterirdische Entwässerung

Dachrinne inkl. Fallrohr zur unterirdischen Entwässerung.

Beleuchtung

Ausstattung
Rohrleuchte

Rohrleuchte mit LED-Bestückung m1500. Schutzart IP65, IP66, IP67, IP68 20m, LED-Betriebsgerät spannungsgesteuert, 230 V - 240 V AC, 50/ 60 Hz
IP69K, 24 V-Ausführung, Farbtemperatur weiß, 840/4000 K, Ra > 80, max. Systemleistung 40 W, Lampenlichtstrom 3660 lm, Lichtverteilung raumstrahlend. Leuchtenrohr (Ø 60 mm) aus Kunststoff mit zwei Schnellverschlüssen und Sicherung gegen unbefugtes Öffnen, geeignet für intensive Reinigungsprozesse mit Hochdruckreinigern. Leuchtenrohr aus PMMA Transopal (schlagzäh) oder PC Tropal (bruchsicher).

Alternative Lichtstärke und Farbtemperatur wählbar.

Ausstattung
Rohrleuchte mit Bewegungsmelder

Rohrleuchte mit LED-Bestückung m1500 mit Bewegungsmelder für die automatischen Einschaltung bei Bewegung. Verschiedene Leuchtstärken und Farben möglich.
Alternative Lichtstärke und Farbtemperatur wählbar.


Leerrohrsystem

Leerrohrsystem für Leuchtenverkabelung: rostfrei, Rohr Nenngröße 22 mm, für elektrische Leitungsführung (z. B. NYM-J 3 x 1,5 mm2 ) inclusive Befestigungsmaterial (Schellen etc.) zur sichtbaren Befestigung am Stahlbau, Enden entgratet. Ohne Verkabelung und sonstige Elektroarbeiten.
