BWA® Bogendach Mülleinhausung

Artikel-Nr.: U205
Die preiswerte Mülleinhausung als Bogendach
Qualitätsmerkmale
Made in Germany
Oberflächen
RAL Pulverbeschichtung
RAL Pulverbeschichtung
Stahl, feuerverzinkt (DIN EN ISO 1461)
Stahl, feuerverzinkt (DIN EN ISO 1461)
Preis auf Anfrage
zzgl. Fracht nach Vereinbarung

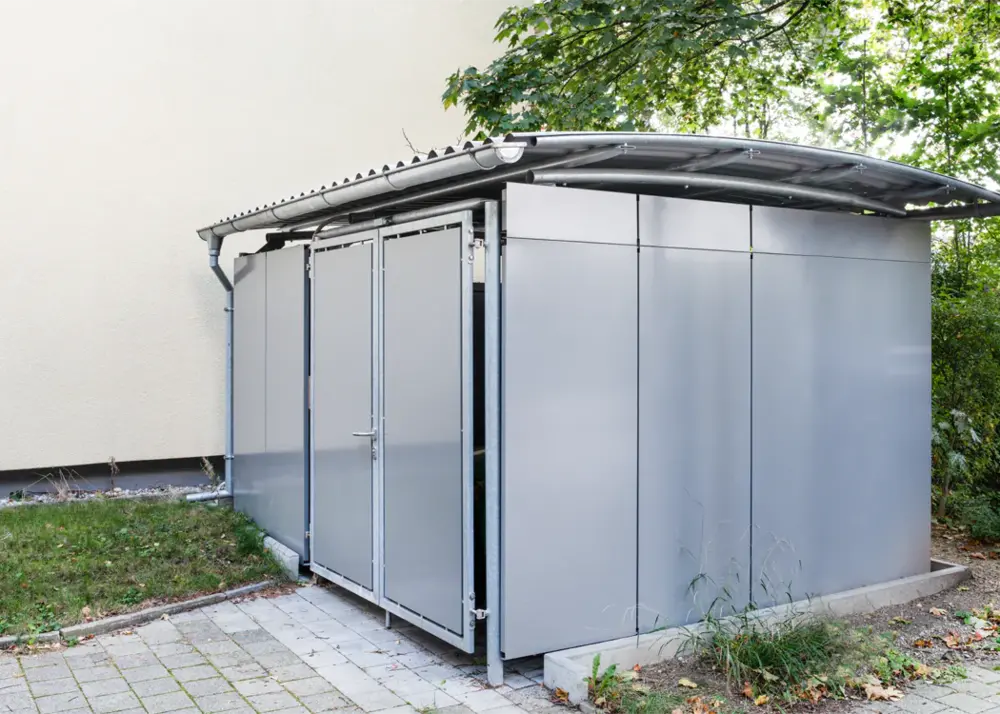

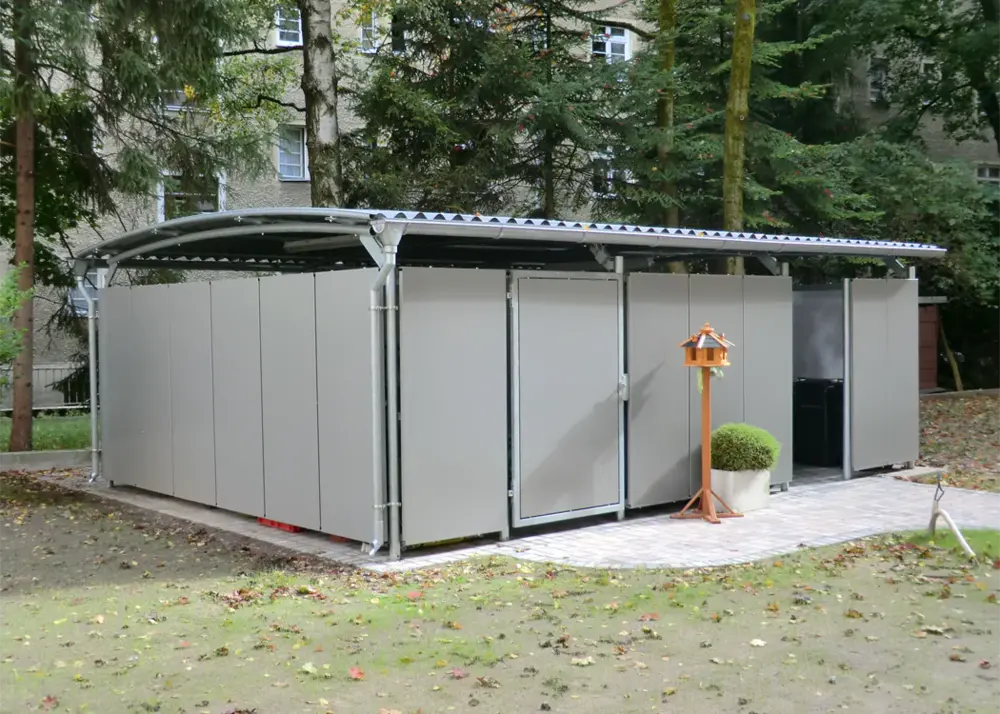

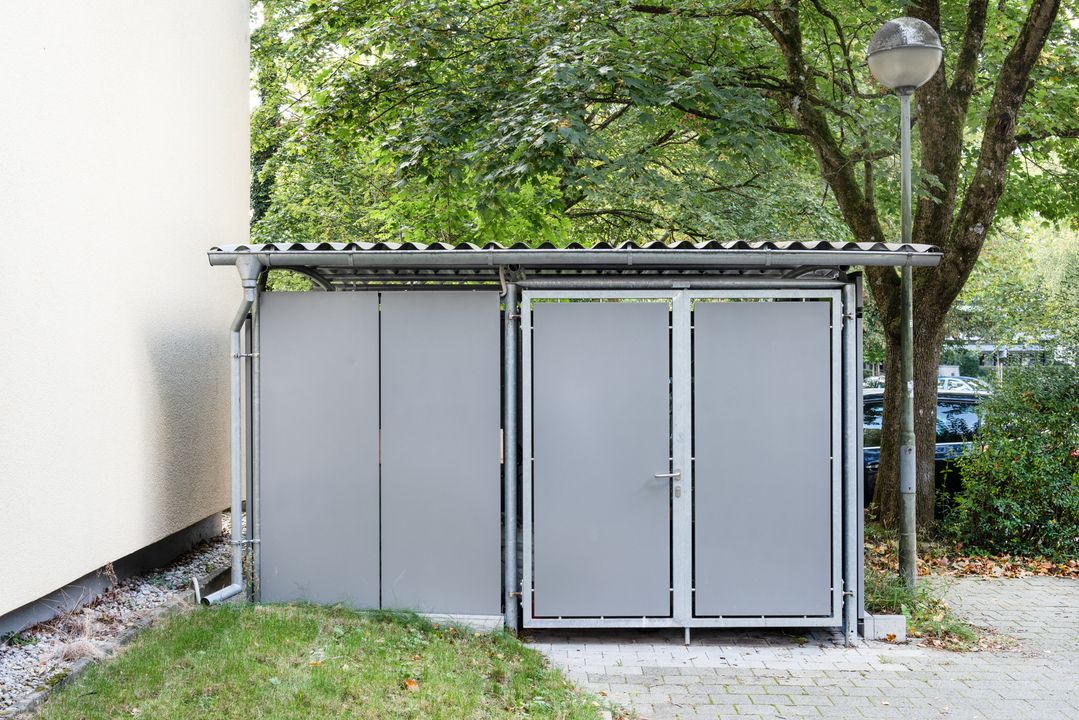

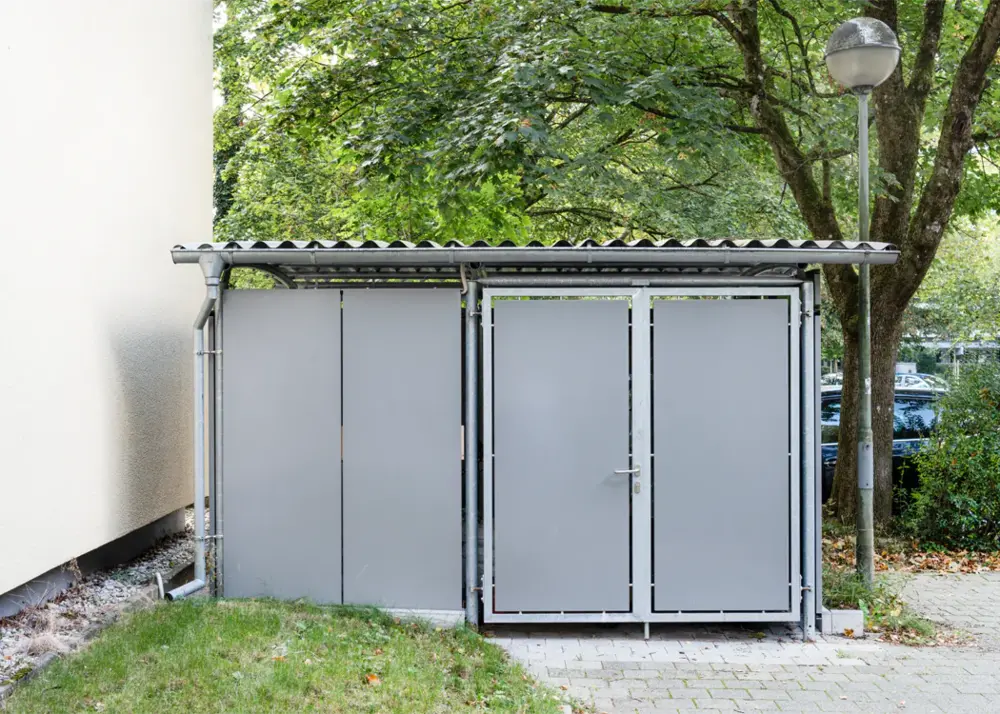

Mülleinhausung BWA® Bogendach

Die filigrane Einhausung für Mülltonnen des BWA® bausystems ist lieferbar mit Pultdach in Wellblech. Die modulare Bauweise der BWA® bausystem Serie ermöglicht durch variable Maße viele verschiedene Varianten für jeden Aufstellort. Die Mülleinhausung BWA® Bogendach ist in 4 Ausführungen für jeden Platzbedarf erhältlich.

BWA® bausystem Bogendach Mülleinhausung: Immaterialgüterrechtsschutz, Design- u. Markenschutz: © BWA bausysteme GmbH - Matthias Bräm (CH) und Markus Wassmer (DE)
Produktübersicht
  • straighten
    Individuelle Abmessungen

    Die BWA® Bogendach Mülleinhausung ist mit Sonderabmessungen erhältlich.

  • auto_awesome
    Individuelle Ausstattung

    Die BWA® Bogendach Mülleinhausung hat verschiedene Ausstattungsmöglichkeiten: Dachelemente, Wandelementen, Pulverbeschichtung in einer gewünschten RAL-Farbe und Zubehör.

  • edit_location_alt
    Flexible Anwendungsbereiche

    Die BWA® Bogendach Mülleinhausung ist für jegliche Anwendungsbereiche wie Fahrradabstellanlage, Fahrradhaus, Carport und Unterstand oder als Wertstoffeinhausung erhältlich.

  • square_foot
    Einsatz in Geländegefällen

    Die BWA® Bogendach Mülleinhausung ist für leichtes bis starkes Geländegefälle anpassbar.

  • ac_unit
    Hohe Schneelast

    Die BWA® Bogendach Mülleinhausung ist für hohe Schneelastzonen konstruktiv anpassbar.

  • build
    Einfache Montage

    Die BWA® Bogendach Mülleinhausung ist durch wenig Einzelteile einfach aufbaubar und die Bauteile können durch die Schraubkonstruktion bei einer Wartung beliebig ausgetauscht werden.

  • lock
    Maximale Sicherheit

    Die BWA® Bogendach Mülleinhausung ist als geschlossene Einhausung besonders sicher vor Diebstahl und Witterungsbedingungen.

  • air
    Natürliche Belüftung

    Die BWA® Bogendach Mülleinhausung wird durch die luftdurchlässige Wandverkleidung natürlich belüftet.

  • lock
    Zugangsautorisierung

    Die BWA® Bogendach Mülleinhausung ist vorbereitet für unterschiedliche Schließsysteme wie Schlüssel, RFID oder PIN.

  • verified
    Qualitätsmerkmale

    DIN EN 1090-1, DIN EN 1090-2, DIN EN ISO 1461 zertifiziert, Made in Germany

Technische Daten
Dacheindeckung
Polycarbonat Hohlkammerwellplatte
Stahl Wellblech
Schneelast
1,25 kN/m²
1,88 kN/m²
Andere Schneelast möglich
Befestigungsart
Unterirdische Montage

Konstruktion

Feuerverzinkte Stahlkonstruktion aus Rundrohrstützen Ø 70 mm, die über geschweißte Stützenköpfe mit den gebogenen Dachträgern Ø 70 mm sowie Flacheisen selbstaussteifend verschraubt sind. 4 Pfetten Ø 60 mm, die durch ein gebogenes Randrohr verbunden sind, bilden die stabile Unterkonstruktion für die gebogene Dacheindeckung. Als Grund- und Anbaueinheit.

Abmessungen

Dachbreite x Dachtiefe | Stützenachse Breite x Tiefe in mm:
Modul 1 für 2 Wertstoffcontainer: 4550 x 2760 | 4200 x 2760

Modul 2 für 4 Wertstoffcontainer: 4550 x 4200 | 4200 x 4200
Modul 3 für 6 Wertstoffcontainer: 4550 x 5600 | 4200 x 5600
Modul 4 für 8 Wertstoffcontainer: 4550 x 7000 | 4200 x 7000

Gesamthöhe | Lichte Höhe in mm: 2430 | 2305

Andere Abmessungen sind auf Anfrage möglich.

Dach

Standard: Stahlwellblech 42 / 160 / 1 mm feuerverzinkt mit Polyesterbandbeschichtung beidseitig Farbe RAL 9006 Weißaluminium.
Optional: Hohlkammer-Wellplatten aus Polycarbonat siehe Ausstattung.

Wandelemente

Konstruktiv vorbereitet für alle Wandelement-Materialien: Lochblech, Holzlamellen, ESG, HPL-Platten siehe Ausstattung.

Tür

Flügeltüre 1-flügelig, Beschläge aus Edelstahl vorbereitet für den Einbau eines Schließzylinders, nach außen öffnend. Türfüllung wie Wände. Optional: Schiebetüre 1-teilig leicht beweglich und geräuscharm, Flügeltüre 2-flügelig.

Entwässerung

Freiabtropfend. Optional Dachrinne aus Titanzink mit Fallrohr Ø 60 mm x 2 mm feuerverzinkt, wahlweise ober- bzw. unterirdische Entwässerung.

Fundamente

Einfache Streifen- oder Punktfundamente bzw. Bodenplatte nach geprüftem Fundamentplan.

Befestigung

Fußplatten auf -200 mm werden mittels Verbundanker aus Edelstahl auf bauseitige Fundamente aufgedübelt, Befestigungsmaterial im Lieferumfang enthalten, detaillierte Montageanleitung vorhanden.

Zubehör

Beleuchtung, Dachrinne, Pulverbeschichtung in RAL, Rammschutz siehe Ausstattung.

Eingetragenes Design

BWA® bausystem
Designschutz ©BWA bausysteme GmbH
Matthias Bräm (CH) und Markus Wassmer (DE)

Ausstattung
Wandelemente

Die Seiten- und Rückwände eignen sich für einen verbesserten Witterungsschutz. Die Wände können durch die Schraubkonstruktion beliebig ausgetauscht werden. Ein nachträglicher Austausch der Wände ist möglich.

Ausstattung
Lochblech Aluminium

Aus Lochblechkassetten mit 3 mm Lochdurchmesser und Materialstärke 2 mm. Aluminium pulverbeschichtet in RAL 9007. Andere Farben auf Wunsch möglich.

Ausstattung

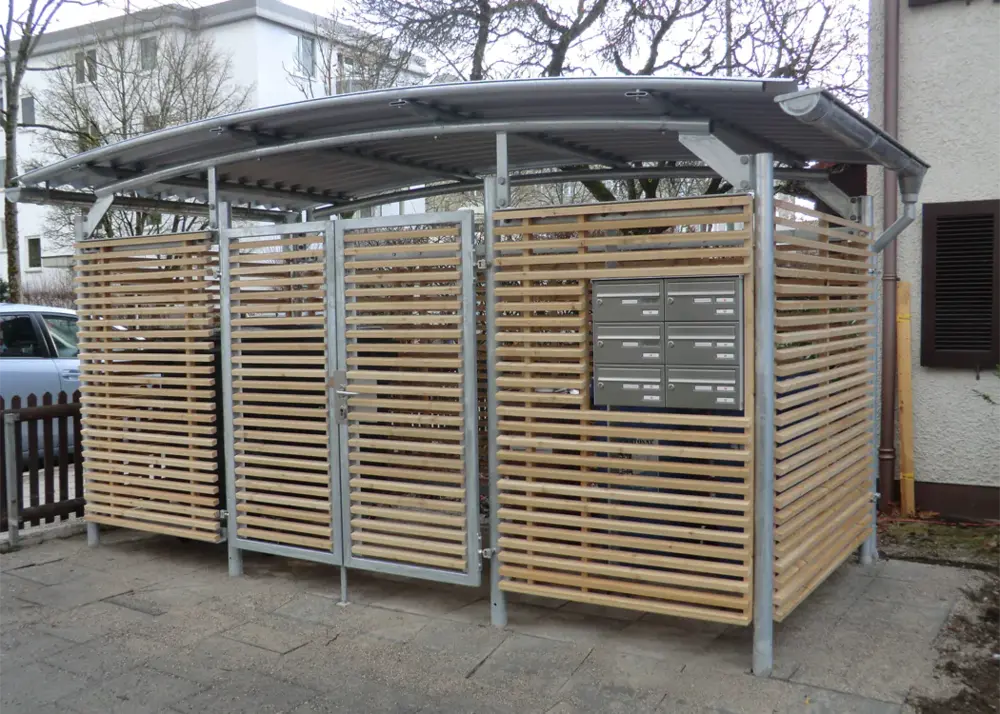

Holzlamellen

Horizontale trapezförmige Lamellen aus Massivholz Lärche. Für Pflanzenbewuchs geeignet.

Ausstattung
Einscheiben-Sicherheitsglas

Glas mit einer Stärke von 8 - 10 mm und polierten Kanten. Befestigung erfolgt über Punkthalterungen aus Edelstahl.
Optional: Gestaltung der Gläser durch keramischen Siebdruck.

Ausstattung
HPL-Platten

Trespa® Fassadenbautafeln standardmäßig in Unicolours anthracite gray. Befestigung erfolgt über Punkthalterungen aus Edelstahl. Andere Farben auf Wunsch möglich.

Tür

Ausstattung
Schiebetür 2-teilig

2-teilige Schiebetüre aus stabiler Rechteckrohr-Konstruktion feuerverzinkt. Durch Laufschienensystem leicht beweglich und geräuscharm (Nylonrollen), Hakenschloß für bauseitigen Profilzylinder vorbereitet. Drückergarnitur aus Edelstahl. Türfüllung wie Seiten-/Rückwand. Optional andere Füllungen möglich.

Ausstattung
Schiebetür 1-teilig

1-teilige Schiebetüre leicht beweglich und geräuscharm, Laufrollen verblendet, Hakenschloss inklusive Profilzylinder gleichsperrend mit 6 Schlüsseln.

Ausstattung
Flügeltüre 1-flügelig

1-flügelig Flügeltüre, Beschläge aus Edelstahl vorbereitet für den Einbau eines Schließzylinders, nach außen öffnend. Türfüllung wie Wände.
Optional: Schiebetüre 1-teilig leicht beweglich und geräuscharm.

Dacheindeckung

Ausstattung
Wellblech

Stahlwellblech mit 42 / 160 / 1 mm Profil feuerverzinkt und Polyesterbandbeschichtung in RAL 9006 Weißaluminium.

Ausstattung
Hohlkammer-Wellplatten

Lichtdurchlässige Wellplatten aus 6 mm starkem Polycarbonat. Hagelfest, schlagzäh, schwer entflammbar B1, UV Schutz, stirnseitig abgeschweißt und isoliert (kein Tropfwasser). Maximale Schneelast 1,25 kN/m². Herstellergarantie 10 Jahre.

Ausstattung
Dachversatz für Gefälle

Sie haben ein starkes Geländegefälle. Es besteht die Möglichkeit über Dachversatz (pro Einheit) die Überdachungen dem Geländeverlauf anzupassen. Bei kürzeren Anlagen können Bodengefälle durch unterschiedliche Stützenlängen ausgeglichen werden. Gefälleplanung auf Anfrage möglich.

Sonderhöhe

Entwässerung

Ausstattung
Oberirdische Entwässerung

Dachrinne inkl. Fallrohr zur oberirdischen Entwässerung.

Ausstattung
Unterirdische Entwässerung

Dachrinne inkl. Fallrohr zur unterirdischen Entwässerung.

Ausstattung
Laubfangnetz

Verhindert die Ansammlung von Laub und Unrat in der Regenrinne.

Beleuchtung

Ausstattung
Rohrleuchte

Rohrleuchte mit LED-Bestückung m1500. Schutzart IP65, IP66, IP67, IP68 20m, LED-Betriebsgerät spannungsgesteuert, 230 V - 240 V AC, 50/ 60 Hz
IP69K, 24 V-Ausführung, Farbtemperatur weiß, 840/4000 K, Ra > 80, max. Systemleistung 40 W, Lampenlichtstrom 3660 lm, Lichtverteilung raumstrahlend. Leuchtenrohr (Ø 60 mm) aus Kunststoff mit zwei Schnellverschlüssen und Sicherung gegen unbefugtes Öffnen, geeignet für intensive Reinigungsprozesse mit Hochdruckreinigern. Leuchtenrohr aus PMMA Transopal (schlagzäh) oder PC Tropal (bruchsicher).

Alternative Lichtstärke und Farbtemperatur wählbar.

Ausstattung
Rohrleuchte mit Bewegungsmelder

Rohrleuchte mit LED-Bestückung m1500 mit Bewegungsmelder für die automatischen Einschaltung bei Bewegung. Verschiedene Leuchtstärken und Farben möglich.
Alternative Lichtstärke und Farbtemperatur wählbar.


Leerrohrsystem

Leerrohrsystem für Leuchtenverkabelung: rostfrei, Rohr Nenngröße 22 mm, für elektrische Leitungsführung (z. B. NYM-J 3 x 1,5 mm2 ) inclusive Befestigungsmaterial (Schellen etc.) zur sichtbaren Befestigung am Stahlbau, Enden entgratet. Ohne Verkabelung und sonstige Elektroarbeiten.
