Fahrradüberdachungen

BWA® Bogendach

Artikel-Nr.: U102
Die flexible Fahrradüberdachung als Bogendach.
Qualitätsmerkmale
Made in Germany
Features
Photovoltaik geeignet
Photovoltaik geeignet
Doppelstockparker geeignet
Doppelstockparker geeignet
Oberflächen
RAL Pulverbeschichtung
RAL Pulverbeschichtung
Stahl, feuerverzinkt (DIN EN ISO 1461)
Stahl, feuerverzinkt (DIN EN ISO 1461)
Für Preise anmelden
zzgl. Fracht nach Vereinbarung

Fahrradüberdachung BWA® Bogendach

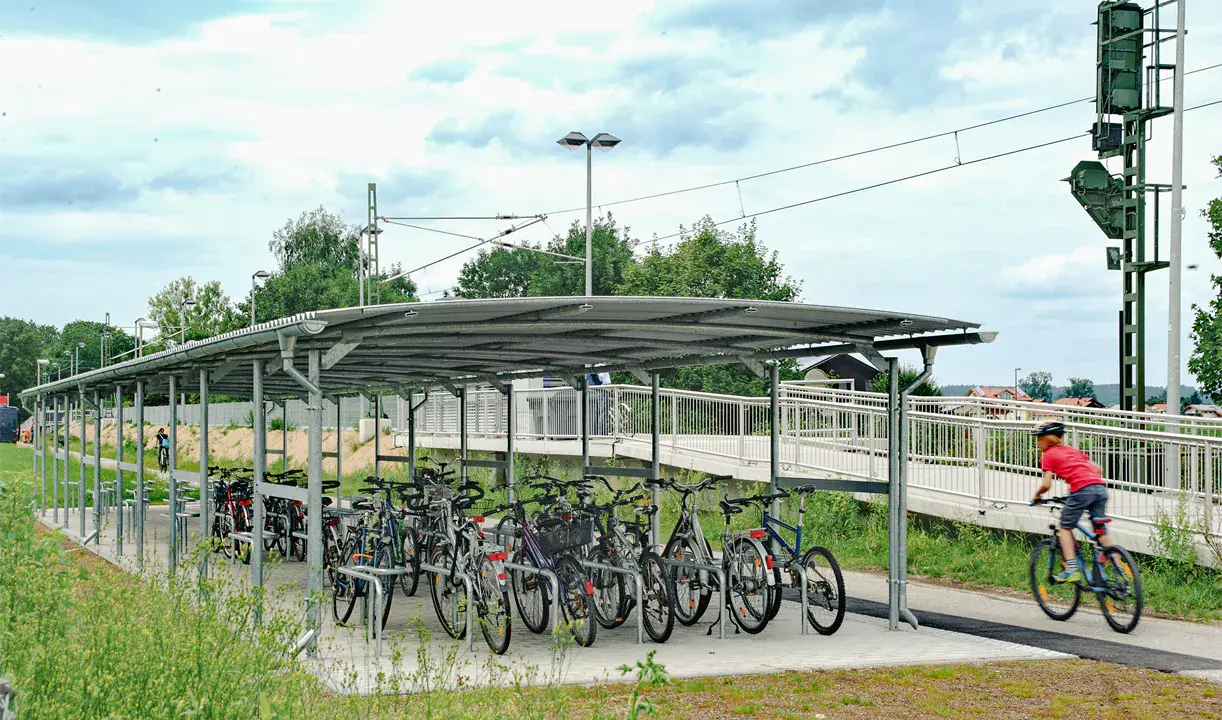

Die filigrane Fahrradüberdachung des BWA® bausystems ist lieferbar mit Bogendach in Wellblech oder Hohlkammer Wellplatten aus Polycarbonat und in Standardhöhe oder erhöht für Doppelstockparker. Die modulare Bauweise der BWA® bausystem Serie ermöglicht durch variable Maße viele verschiedene Varianten für jeden Aufstellort. Die Fahrradüberdachung ist in einseitiger oder doppelseitiger Ausführung als alleinstehende Grundeinheit oder als Reihenanlage mit Grundeinheit und Anbaueinheiten erhältlich. Geeignet für Fahrradabstellanlagen an Bahnhöfen, Schulen oder Unternehmen, zum Schutz vor Regen, Schnee und Sonne.

BWA® bausystem Bogendach: Immaterialgüterrechtsschutz, Design- u. Markenschutz: © BWA bausysteme GmbH - Matthias Bräm (CH) und Markus Wassmer (DE)
Produktübersicht
  • pedal_bike
    Hohe Stellplatzkapazität

    Die BWA® Bogendach hat durch die große Stützweite von 4800 mm ausreichend Platz für einseitig: 9 / 16 (DSP) | doppelseitig: 18 / 32 (DSP) Fahrradstellplätze.

  • add
    Modular erweiterbar

    Die BWA® Bogendach ist als variables Baukastensystem individuell je nach Platzbedarf modular in der Breite und Tiefe erweiterbar.

  • solar_power
    Photovoltaikanlagen

    Die BWA® Bogendach ist für die Befestigung von bauseitigen Photovoltaikanlagen konstruktiv geeignet.

  • move_up
    Erhöhung für zweistöckiges Parken

    Die BWA® Bogendach ist bei einer Erhöhung für Doppelstockparker durch den Erhalt der Materialabmessungen besonders preiswert.

  • straighten
    Individuelle Abmessungen

    Die BWA® Bogendach ist mit Sonderabmessungen erhältlich.

  • auto_awesome
    Individuelle Ausstattung

    Die BWA® Bogendach hat verschiedene Ausstattungsmöglichkeiten: Dachelemente, Wandelementen, Pulverbeschichtung in einer gewünschten RAL-Farbe und Zubehör.

  • edit_location_alt
    Flexible Anwendungsbereiche

    Die BWA® Bogendach ist für jegliche Anwendungsbereiche wie Fahrradabstellanlage, Fahrradhaus, Carport und Unterstand oder als Wertstoffeinhausung erhältlich.

  • square_foot
    Einsatz in Geländegefällen

    Die BWA® Bogendach ist für leichtes bis starkes Geländegefälle anpassbar.

  • ac_unit

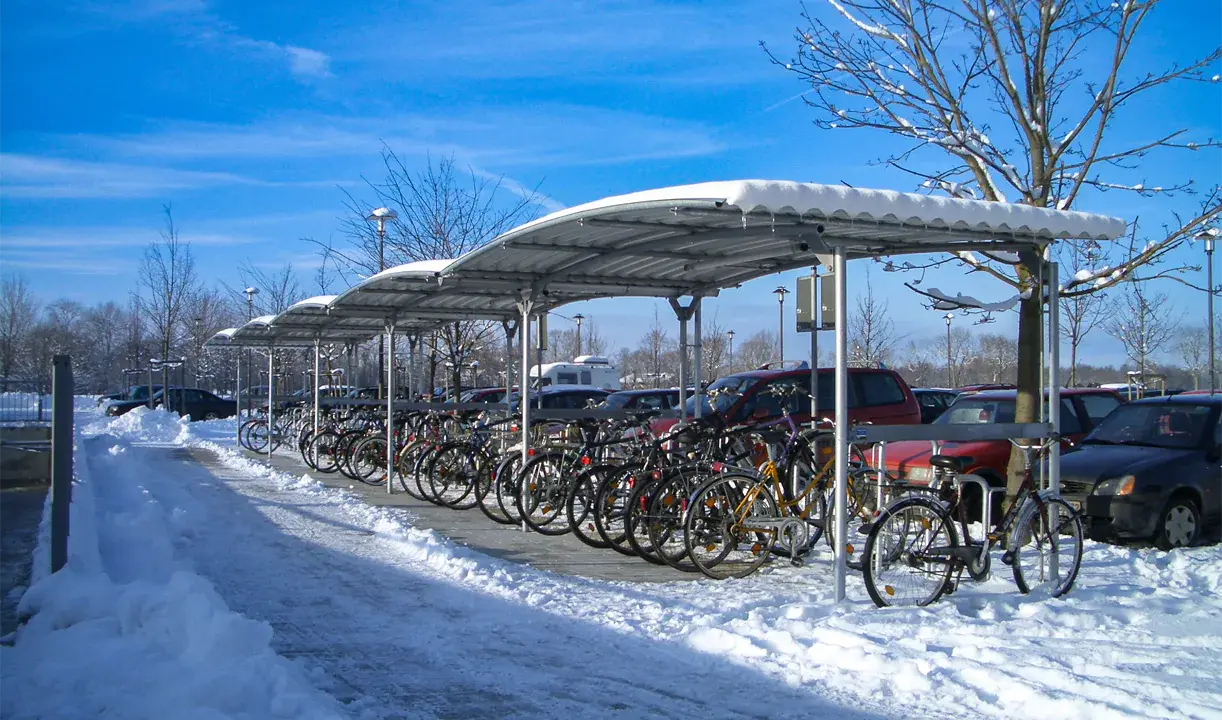

    Hohe Schneelast

    Die BWA® Bogendach ist für hohe Schneelastzonen konstruktiv anpassbar.

  • build
    Einfache Montage

    Die BWA® Bogendach ist durch wenig Einzelteile einfach aufbaubar und die Bauteile können durch die Schraubkonstruktion bei einer Wartung beliebig ausgetauscht werden.

  • verified
    Qualitätsmerkmale

    DIN EN 1090-1, DIN EN 1090-2, DIN EN ISO 1461 zertifiziert, Made in Germany

Technische Daten
Dacheindeckung
Polycarbonat Hohlkammerwellplatte
Stahl Wellblech
Version
doppelseitig
einseitig
Schneelast
1,25 kN/m²
1,88 kN/m²
Andere Schneelast möglich
Befestigungsart
Unterirdische Montage

Konstruktion

Feuerverzinkte Stahlkonstruktion aus 4 Rundrohrstützen Ø 70 mm, die über geschweißte Stützenköpfe mit den gebogenen Dachträgern Ø 70 mm sowie Flacheisen selbstaussteifend verschraubt sind. 4 Pfetten Ø 60 mm, die durch ein gebogenes Randrohr verbunden sind, bilden die stabile Unterkonstruktion für die gebogene Dacheindeckung. Als Grund- und Anbaueinheit, ein- oder doppelseitig.

Abmessungen

Breite in mm:
Dachfläche: 5200
Stützenachse: 4800

Tiefe in mm:
Dachfläche: einseitig 2790 | doppelseitig 4230
Stützenachse: einseitig 1550| doppelseitig 2160

Höhe in mm:
Gesamthöhe: 2520 | erhöht 3150
Lichte Höhe: 2200 | erhöht 2820

Andere Abmessungen sind auf Anfrage möglich.

Dach

Standard: Stahlwellblech 42 / 160 / 1 mm feuerverzinkt mit Polyesterbandbeschichtung beidseitig Farbe RAL 9006 Weißaluminium.
Optional: Hohlkammer-Wellplatten aus Polycarbonat siehe Ausstattung.

Wandelemente

Konstruktiv vorbereitet für alle Wandelement-Materialien: Lochblech, Holzlamellen, ESG, HPL-Platten siehe Ausstattung.

Entwässerung

Frei abtropfend, optional Dachrinne. Je Anbaueinheit gehört eine Dachrinne aus Titanzink mit Fallrohr Ø 60 mm x 2 mm feuerverzinkt zum Lieferumfang, wahlweise ober- bzw. unterirdische Entwässerung.

Fundamente

Einfache Streifen- oder Punktfundamente bzw. Bodenplatte nach geprüftem Fundamentplan.

Befestigung

Fußplatten auf -200 mm werden mittels Verbundanker aus Edelstahl auf bauseitige Fundamente aufgedübelt, Befestigungsmaterial im Lieferumfang enthalten, detaillierte Montageanleitung vorhanden.

Zubehör

Beleuchtung, Dachrinne, Pulverbeschichtung in RAL siehe Ausstattung.

Eingetragenes Design

BWA® bausystem
Designschutz ©BWA bausysteme GmbH
Matthias Bräm (CH) und Markus Wassmer (DE)

Ausstattung
Wandelemente

Die Seiten- und Rückwände eignen sich für einen verbesserten Witterungsschutz. Die Wände können durch die Schraubkonstruktion beliebig ausgetauscht werden. Ein nachträglicher Austausch der Wände ist möglich.

Ausstattung
Lochblech Aluminium

Aus Lochblechkassetten mit 3 mm Lochdurchmesser und Materialstärke 2 mm. Aluminium pulverbeschichtet in RAL 9007. Andere Farben auf Wunsch möglich.

Ausstattung

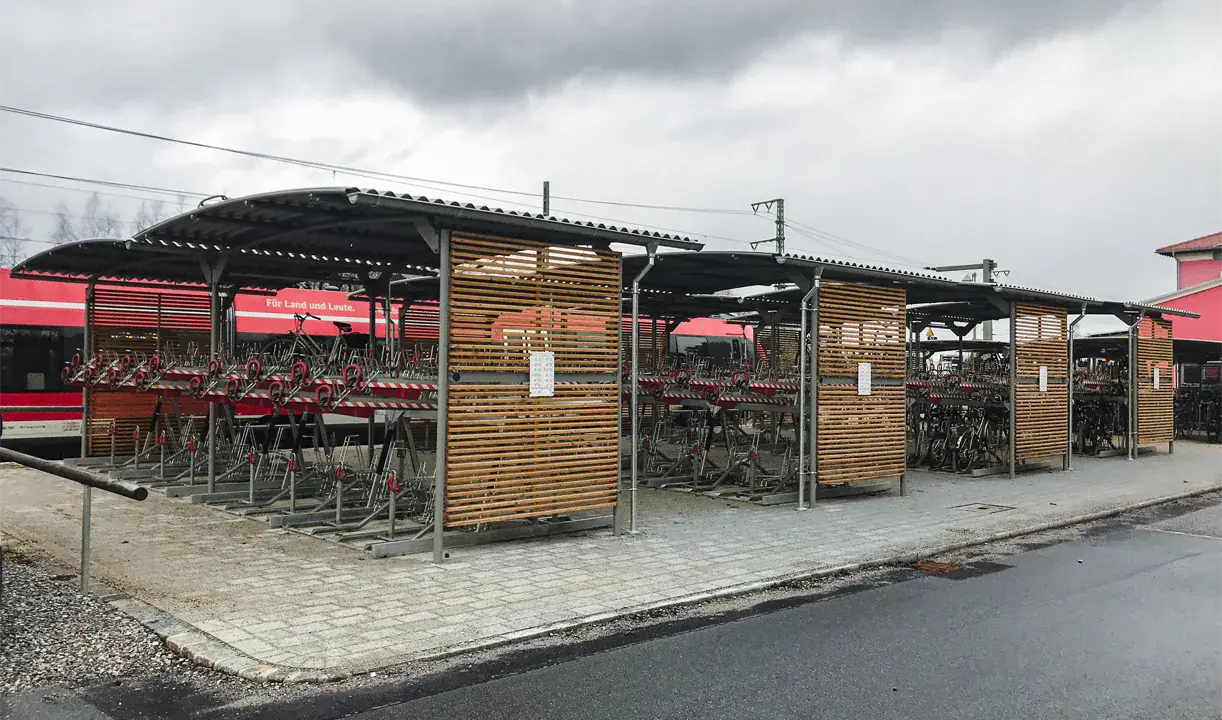

Holzlamellen

Horizontale trapezförmige Lamellen aus Massivholz Lärche. Für Pflanzenbewuchs geeignet.

Ausstattung
Einscheiben-Sicherheitsglas

Glas mit einer Stärke von 8 - 10 mm und polierten Kanten. Befestigung erfolgt über Punkthalterungen aus Edelstahl.
Optional: Gestaltung der Gläser durch keramischen Siebdruck.

Ausstattung
HPL-Platten

Trespa® Fassadenbautafeln standardmäßig in Unicolours anthracite gray. Befestigung erfolgt über Punkthalterungen aus Edelstahl. Andere Farben auf Wunsch möglich.

Dacheindeckung

Ausstattung
Wellblech

Stahlwellblech mit 42 / 160 / 1 mm Profil feuerverzinkt und Polyesterbandbeschichtung in RAL 9006 Weißaluminium.

Ausstattung
Hohlkammer-Wellplatten

Lichtdurchlässige Wellplatten aus 6 mm starkem Polycarbonat. Hagelfest, schlagzäh, schwer entflammbar B1, UV Schutz, stirnseitig abgeschweißt und isoliert (kein Tropfwasser). Maximale Schneelast 1,25 kN/m². Herstellergarantie 10 Jahre.

Dach Zubehör

Ausstattung
Dachversatz für Gefälle

Sie haben ein starkes Geländegefälle. Es besteht die Möglichkeit über Dachversatz (pro Einheit) die Überdachungen dem Geländeverlauf anzupassen. Bei kürzeren Anlagen können Bodengefälle durch unterschiedliche Stützenlängen ausgeglichen werden. Gefälleplanung auf Anfrage möglich.

Sonderhöhe

Ausstattung

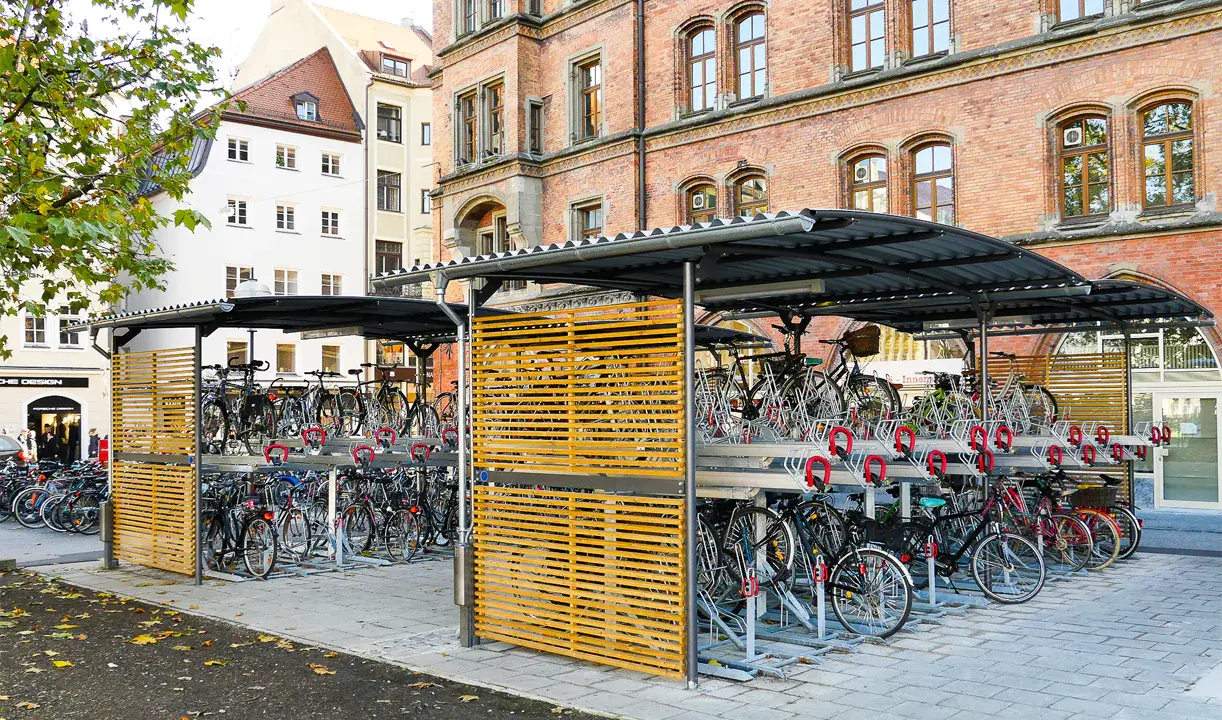

Doppelstockparker

Anpassung der Lichten Höhe für den optimalen Schutz für Doppelstockparker.

Entwässerung

Ausstattung
Oberirdische Entwässerung

Dachrinne inkl. Fallrohr zur oberirdischen Entwässerung.

Ausstattung
Unterirdische Entwässerung

Dachrinne inkl. Fallrohr zur unterirdischen Entwässerung.

Ausstattung
Laubfangnetz

Verhindert die Ansammlung von Laub und Unrat in der Regenrinne.

Beleuchtung

Ausstattung
Rohrleuchte

Rohrleuchte mit LED-Bestückung m1500. Schutzart IP65, IP66, IP67, IP68 20m, LED-Betriebsgerät spannungsgesteuert, 230 V - 240 V AC, 50/ 60 Hz
IP69K, 24 V-Ausführung, Farbtemperatur weiß, 840/4000 K, Ra > 80, max. Systemleistung 40 W, Lampenlichtstrom 3660 lm, Lichtverteilung raumstrahlend. Leuchtenrohr (Ø 60 mm) aus Kunststoff mit zwei Schnellverschlüssen und Sicherung gegen unbefugtes Öffnen, geeignet für intensive Reinigungsprozesse mit Hochdruckreinigern. Leuchtenrohr aus PMMA Transopal (schlagzäh) oder PC Tropal (bruchsicher).

Alternative Lichtstärke und Farbtemperatur wählbar.

Ausstattung
Rohrleuchte mit Bewegungsmelder

Rohrleuchte mit LED-Bestückung m1500 mit Bewegungsmelder für die automatischen Einschaltung bei Bewegung. Verschiedene Leuchtstärken und Farben möglich.
Alternative Lichtstärke und Farbtemperatur wählbar.


Leerrohrsystem

Leerrohrsystem für Leuchtenverkabelung: rostfrei, Rohr Nenngröße 22 mm, für elektrische Leitungsführung (z. B. NYM-J 3 x 1,5 mm2 ) inclusive Befestigungsmaterial (Schellen etc.) zur sichtbaren Befestigung am Stahlbau, Enden entgratet. Ohne Verkabelung und sonstige Elektroarbeiten.
